Evaluación y Prueba de NeuVector

Una vez que haya implementado los componentes de NeuVector, podrá evaluarlos utilizando las aplicaciones de prueba que proporcionamos a continuación:

Despliegue de aplicaciones de pruebas (Cluster1)

  1. Debes aperturar una terminal en línea de comandos y establecer conexión al cluster de Kubernetes.
  2. Defina la variable de entorno KUBECONFIG, para utilizar las credenciales de instalación del cluster.
    export KUBECONFIG=$HOME/rke2_conn/cluster1/cluster1_kubeconfig.yaml
  3. Crear un Namespace de demostración
    kubectl create namespace neuvector-demo
  4. Cree un recurso tipo Deployment y el servicio de Redis usando el siguiente yaml:
    cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
  name: redis
  namespace: neuvector-demo
spec:
  ports:
  - port: 6379
    protocol: "TCP"
    name: "cluster-tcp-6379"
  clusterIP: None
  selector:
    app: redis-pod
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: redis-pod
  namespace: neuvector-demo
spec:
  selector:
    matchLabels:
      app: redis-pod
  template:
    metadata:
      labels:
        app: redis-pod
    spec:
      containers:
      - name: redis-pod
        image: redis
EOF
  5. Cree un recurso tipo Deployment y el servicio de NodeJs usando el siguiente yaml:
    cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
  name: node
  namespace: neuvector-demo
spec:
  ports:
  - port: 8888
    protocol: "TCP"
    name: "cluster-tcp-8888"
  clusterIP: None
  selector:
    app: node-pod
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: node-pod
  namespace: neuvector-demo
spec:
  selector:
    matchLabels:
      app: node-pod
  replicas: 3
  template:
    metadata:
      labels:
        app: node-pod
    spec:
      containers:
      - name: node-pod
        image: nvbeta/node
EOF
  6. Cree un recurso tipo Deployment y el servicio de Nginx usando el siguiente yaml:
    cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
  name: nginx-webui
  namespace: neuvector-demo
spec:
  ports:
    - port: 80
      name: webui
      protocol: TCP
  type: NodePort
  selector:
    app: nginx-pod
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-pod
  namespace: neuvector-demo
spec:
  selector:
    matchLabels:
      app: nginx-pod
  template:
    metadata:
      labels:
        app: nginx-pod
    spec:
      containers:
      - name: nginx-pod
        image: nvbeta/swarm_nginx
        ports:
        - containerPort: 80
          protocol: TCP
EOF
  7. Puedes comprobar que los recursos fueron creados satisfactoriamente con los siguientes comandos:
    kubectl get pods --namespace neuvector-demo
    La salida del comando anterior debe ser similar a la siguiente:
    NAME                         READY   STATUS    RESTARTS   AGE
nginx-pod-64d544fc84-kr425   1/1     Running   0          2m27s
node-pod-5875c4f4c4-2jptk    1/1     Running   0          2m34s
node-pod-5875c4f4c4-qmqb4    1/1     Running   0          2m34s
node-pod-5875c4f4c4-x9skt    1/1     Running   0          2m34s
redis-pod-77ccb4fd44-nvl7b   1/1     Running   0          104s

    kubectl get svc --namespace neuvector-demo
    La salida del comando anterior debe ser similar a la siguiente:
    NAME          TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
nginx-webui   NodePort    10.43.249.134   <none>        80:32565/TCP   3m23s
node          ClusterIP   None            <none>        8888/TCP       3m30s
redis         ClusterIP   None            <none>        6379/TCP       69s
  8. A continuación genera infracciones de seguridad en un pods de los creados anteriormente, simulando que haces una conexión a un sitio externo como www.google.com:
    POD_NAME_NODE=$(kubectl get pods -n neuvector-demo -l app=node-pod -o jsonpath="{.items[0].metadata.name}")

    kubectl exec $POD_NAME_NODE -n neuvector-demo -- curl www.google.com

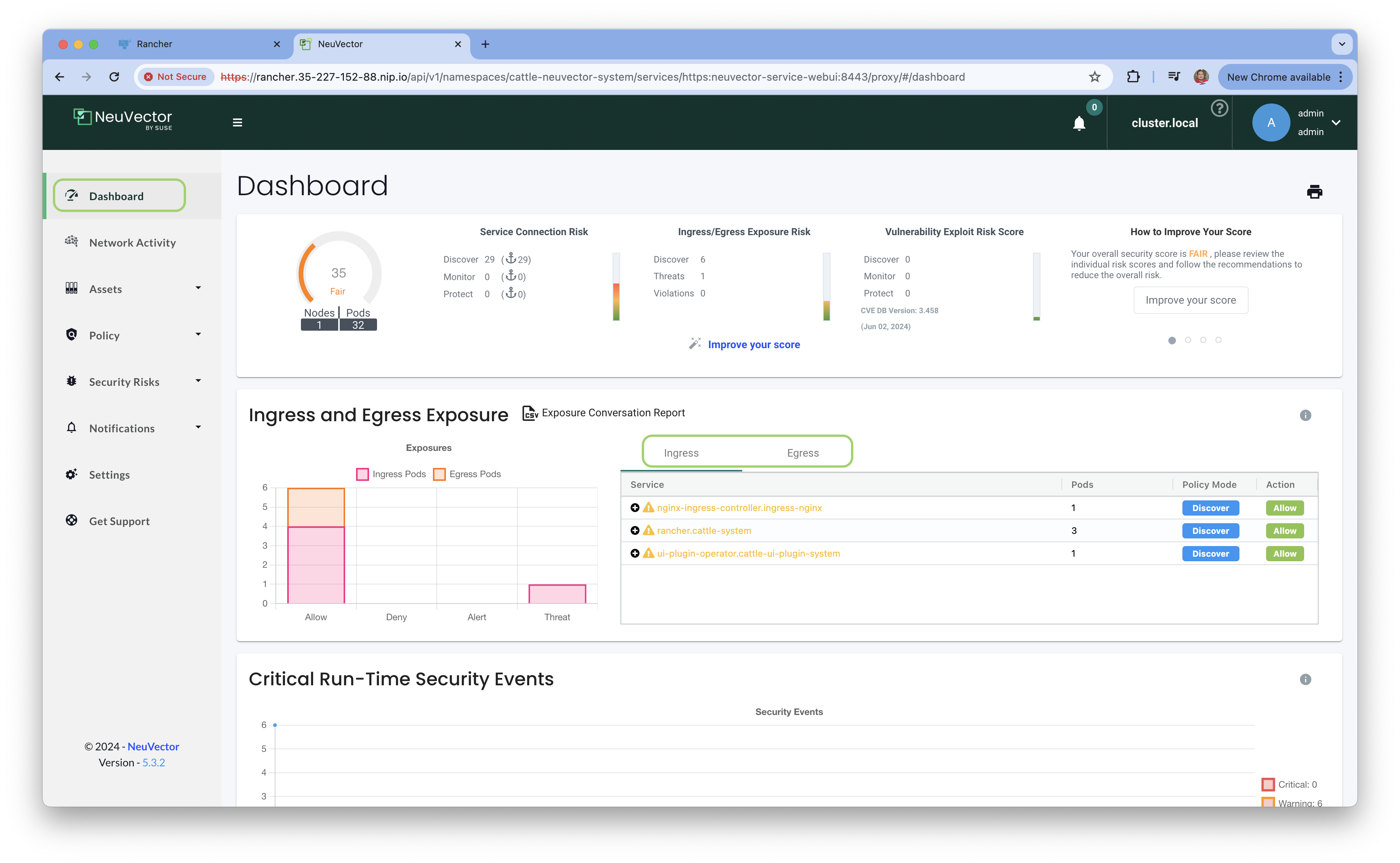

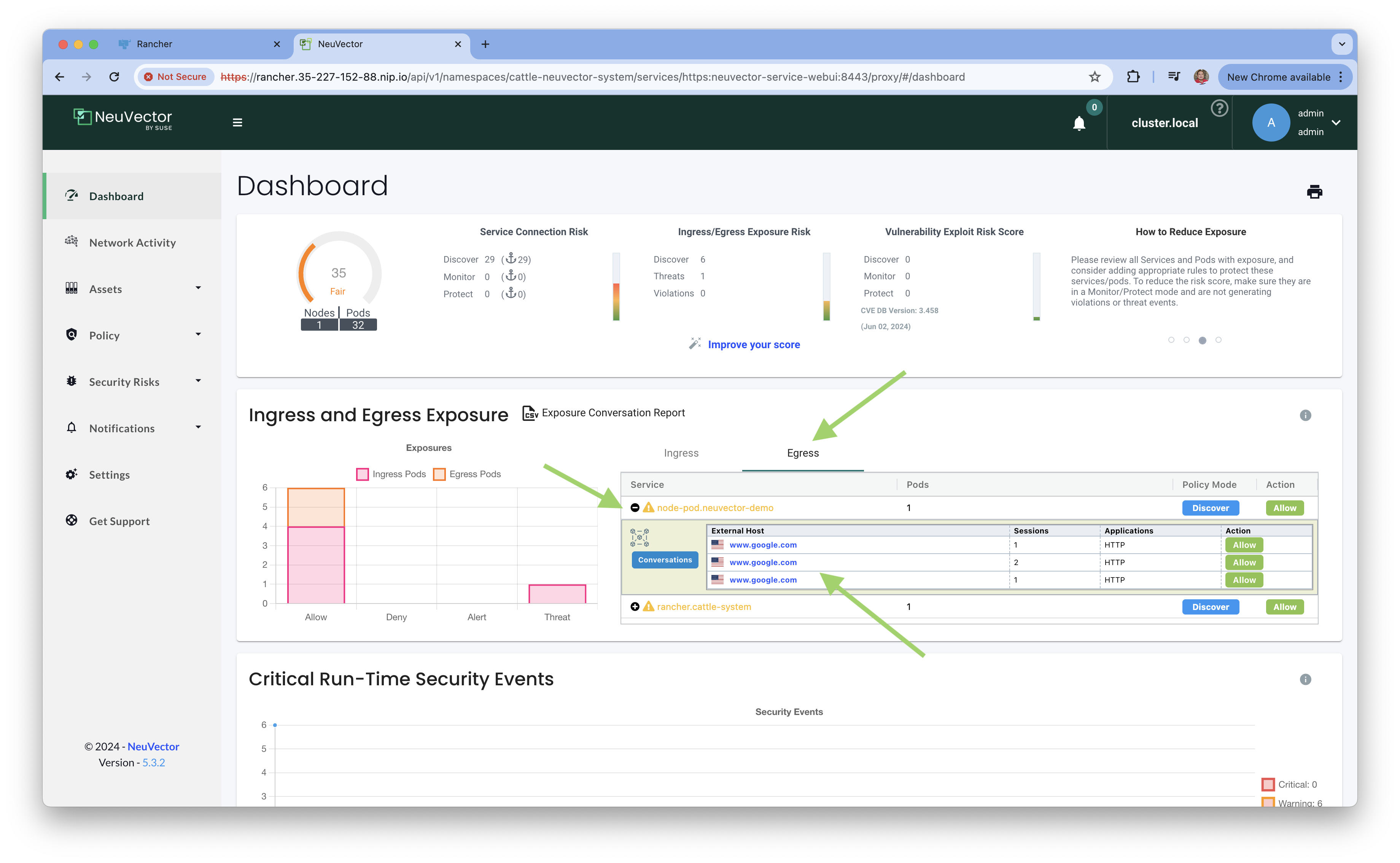

  9. Dirigete a la UI de NeuVector en el menú Dashboard y observa las conexiones entrantes (Ingress) y salientes (Egress) de tu cluster de Kubernetes, lo cual puede ser sumamente importante monitorear. Ingress: Opciones Engress: Opciones

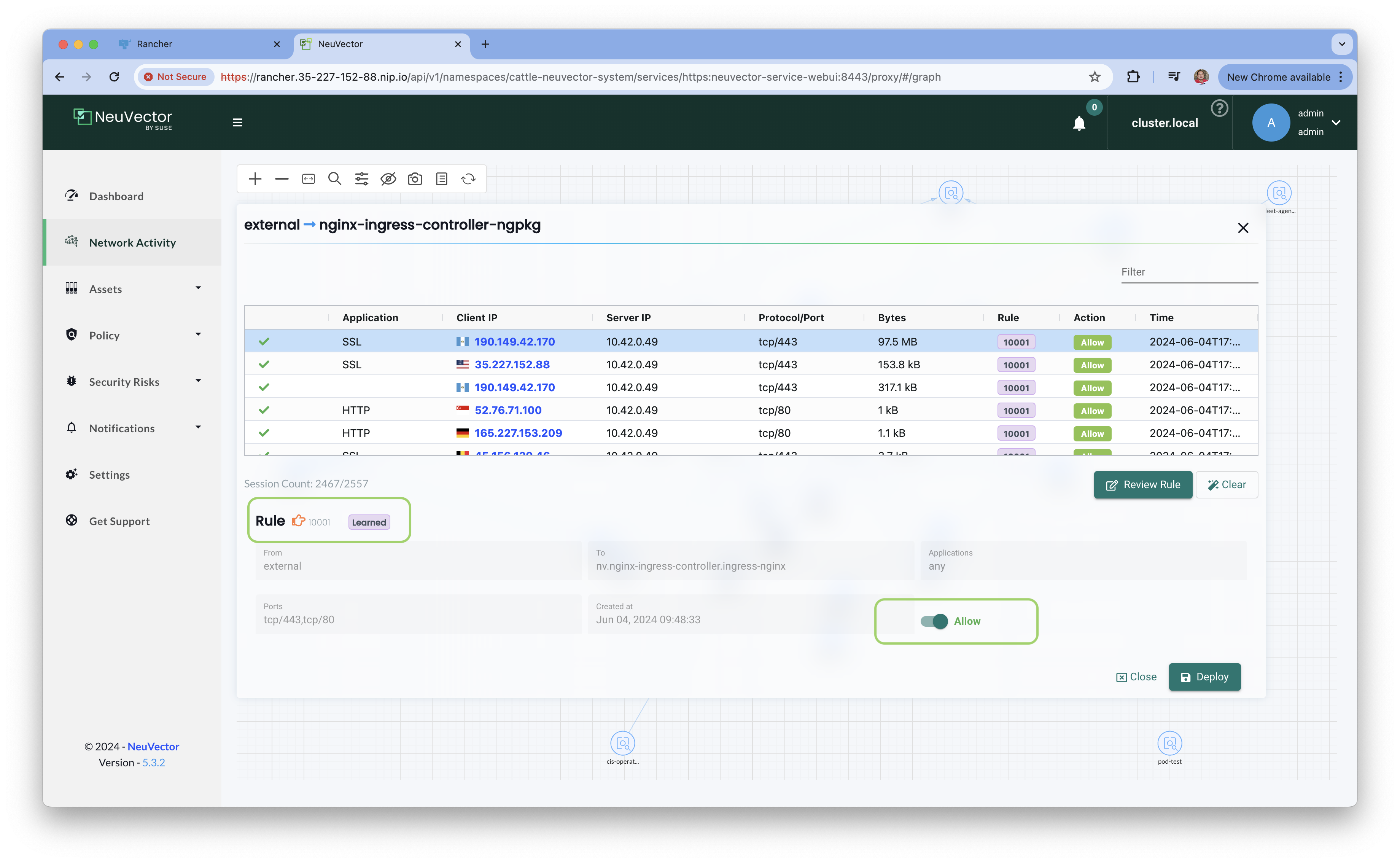

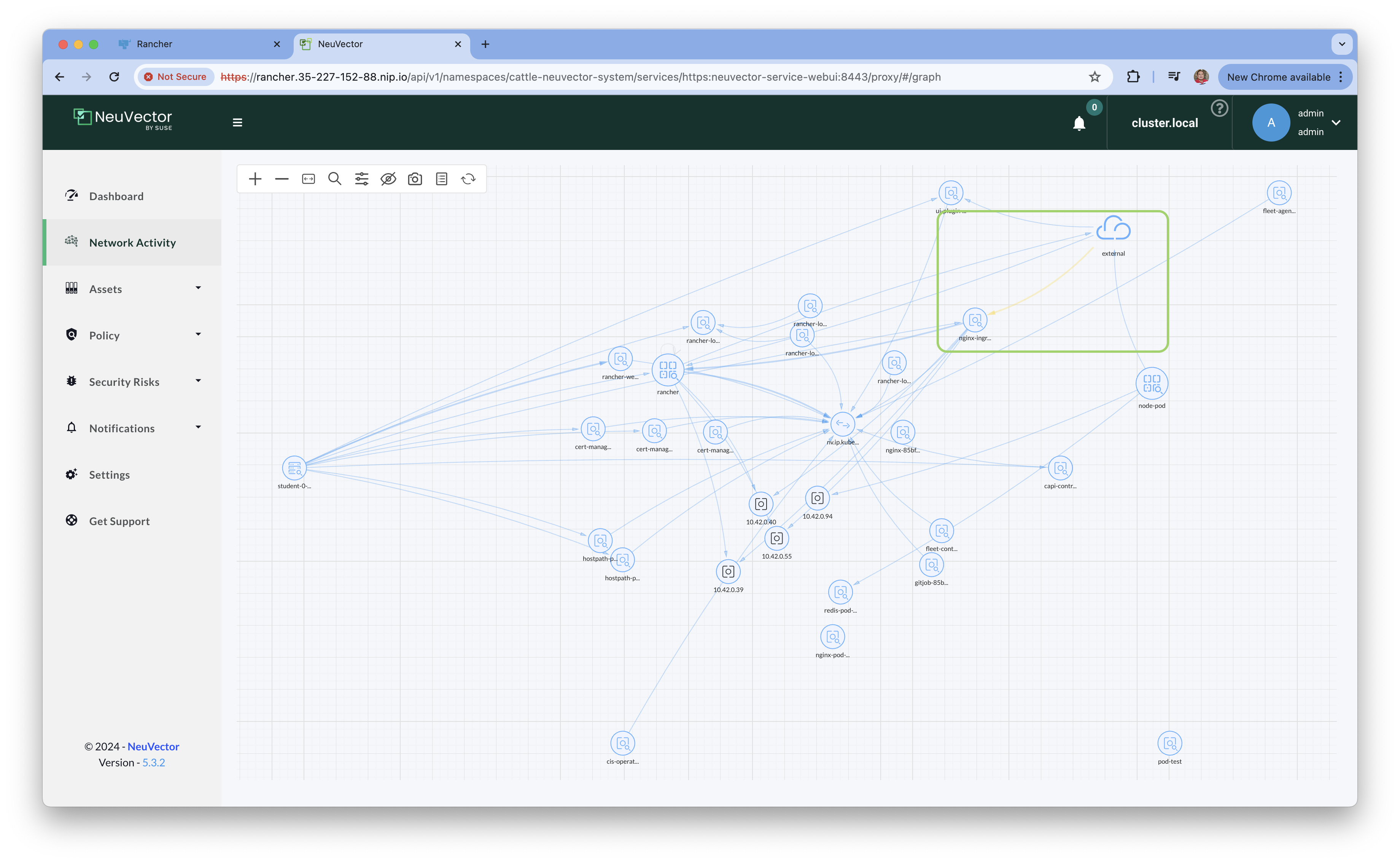

  10. Luego ve al menú Network Activity, luego de algunos segundos aparecerá la de todas las conexiones, ampliar el gráfico e intenta ubicar la Nube con el nombre de external, cuando la tengas ubicada, ubicarse sobre la linea que contiene una fecha de color amarillo entrante hacia el Ingress Controller, dar doble click sobre la línea. Opciones Luego puedes verificar y examinar todas las conexiones entrantes por medio de tu Ingress Controller hacia tus aplicaciones. Opciones En la pantalla anterior puedes dar click en el botón Review Rule para verificar la regla que esta aplicando: Opciones Estas reglas son creadas automaticamente por NeuVector, en este momento se encuentra en modo Learned y en estado Allow
  11. Regresar a la terminal en línea de comandos y realiza una conexión Web desde el POD de NODE hacia el POD de NGINX utilizando la IP de NGINX:
    POD_IP_NGINX=$(kubectl get pod -n neuvector-demo -l app=nginx-pod -o jsonpath="{.items[0].status.podIP}")

    POD_NAME_NODE=$(kubectl get pods -n neuvector-demo -l app=node-pod -o jsonpath="{.items[0].metadata.name}")

    kubectl exec $POD_NAME_NODE -n neuvector-demo -- curl $POD_IP_NGINX:80

    echo $POD_IP_NGINX

  12. Para simular un ataque, inicia sesión en un contenedor y luego intenta un ataque de ping, debes reemplazar la IP del POD con el valor de la variable $POD_IP_NGINX:

    kubectl exec -it $POD_NAME_NODE -n neuvector-demo -- bash

    node@node-pod-5875c4f4c4-2jptk:/src$ ping -s 40000 10.42.0.93
    Dejarlo por unos cuantos segundos, y luego presionar la teclas Crtl+C

  13. Dirigete a la UI de NeuVector en el menú Notifications > Security Events y observa las Alertas sobre Ping.Death y Process profile rule violation, puedes darle click a cada alerta, para ver los detalles de las mismas, es posible que tarde unos pocos segundos en mostrar las alertas, por lo que puedes dar click en el botón Refresh para actualizar la pantalla: Opciones

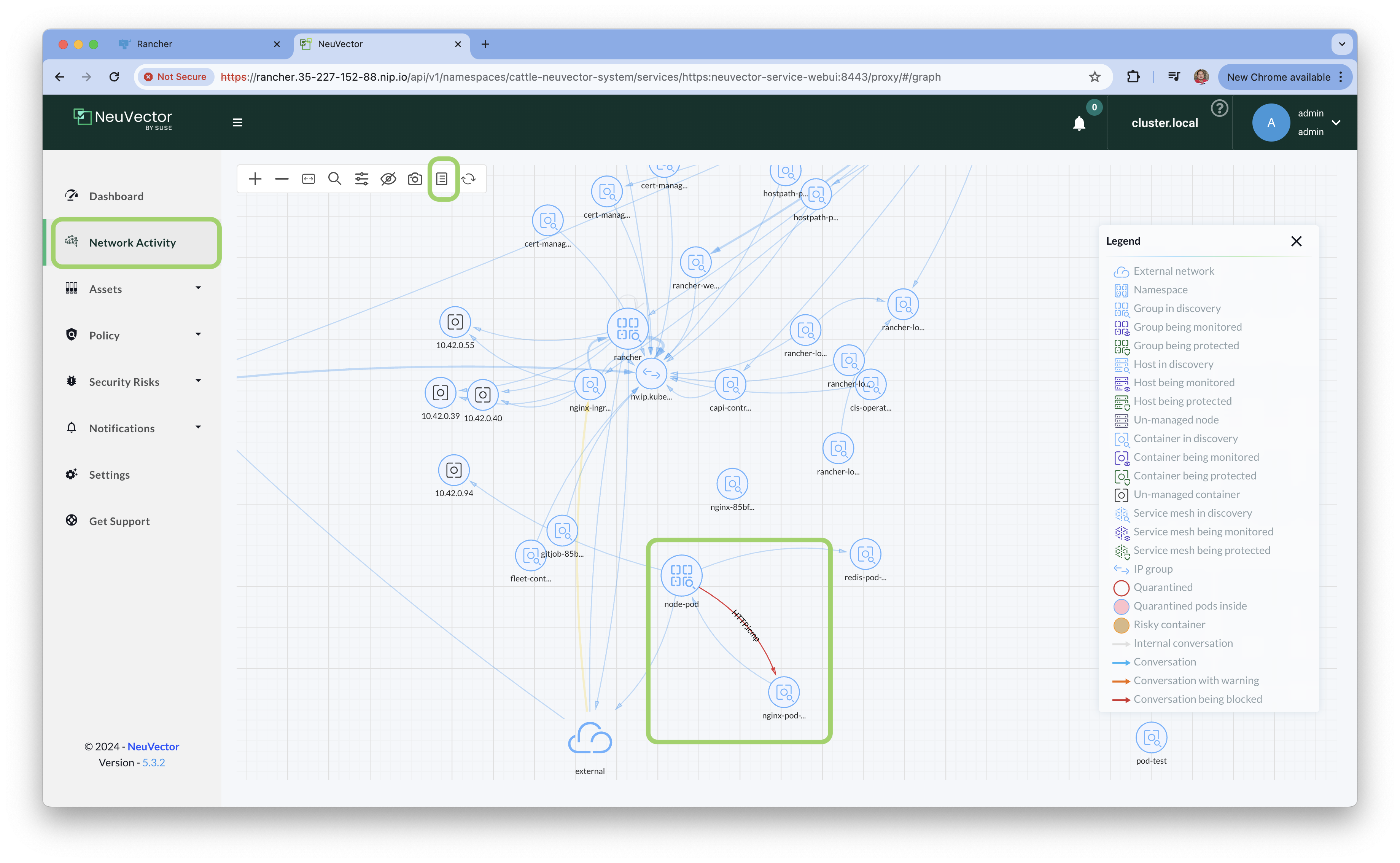

  14. También es posible visualizar la actividad de red en el menú Network Activity, debes ampliar el gráfico e intentar visualizar las conexiones desde el node-pod hacia nginx-pod, la cual deberá mostrarse en color rojo indicando una Alerta. Opciones
